Rejilla de Acero Inoxidable:
Durabilidad para Proyectos
Industriales y Comerciales

La rejilla de acero inoxidable se ha convertido en una opción popular para la construcción de pisos y drenajes para entornos industriales, pero también para una amplia gama de aplicaciones en diversos contextos, como verás más adelante. ¡Sigue leyendo, conoce la información más importante sobre este material y solicita una cotización gratuita del mismo!

Comparte en:

¿Qué es la rejilla de acero inoxidable?

La rejilla de acero inoxidable es un producto elaborado a partir de diversas piezas de solera y varilla hechas de la misma aleación (hierro + cromo + carbono + níquel + molibdeno). La unión mediante soldadura de los materiales anteriormente mencionados da como resultado una configuración de huecos rectangulares con dimensiones proporcionales entre sí, que permiten la circulación de aire, así como de elementos líquidos y sólidos.

Usos de la rejilla de acero inoxidable

Si bien las rejillas de acero inoxidable son actualmente elementos de gran importancia dentro de una amplia gama de industrias y entornos para la fabricación de pisos y drenajes principalmente, su versatilidad y propiedades únicas las convierten en la solución ideal para una amplia variedad de necesidades:

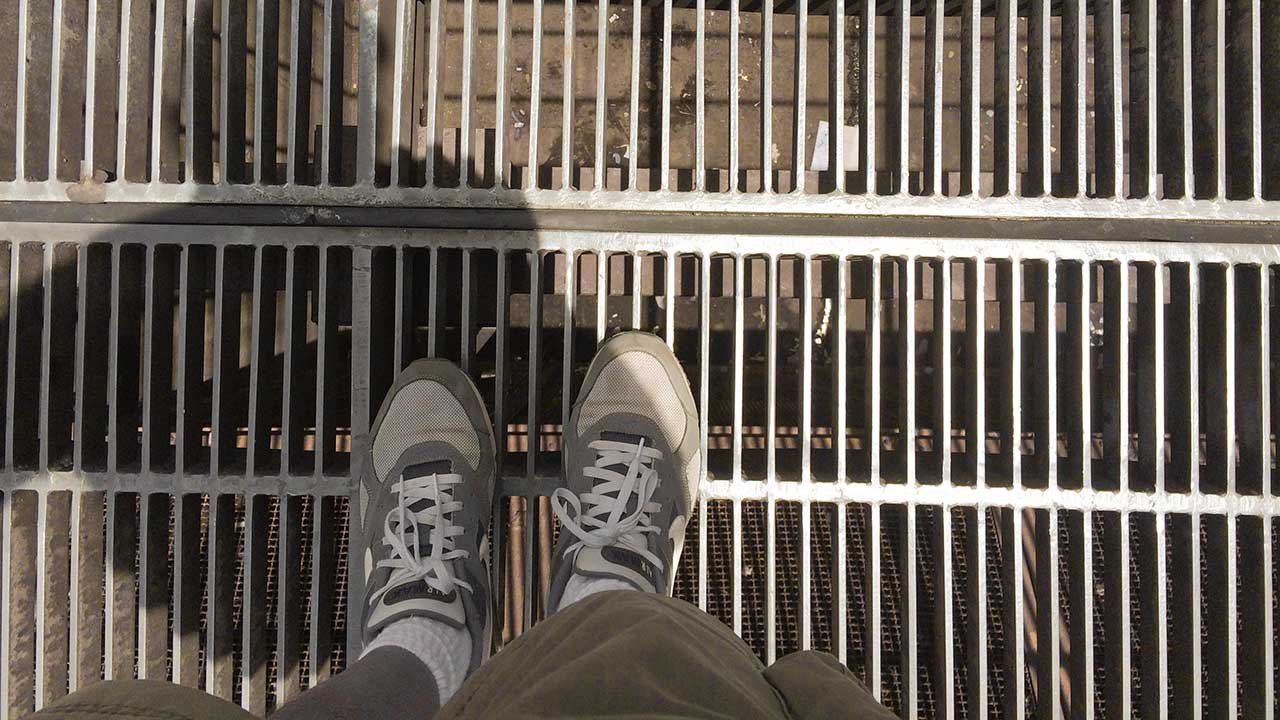

Industria alimentaria: cocinas industriales, restaurantes
Industria química: pasarelas y plataformas en ambientes corrosivos, estructuras en plantas químicas, equipos de proceso.
Comercios: revestimientos de paredes, mostradores, estanterías

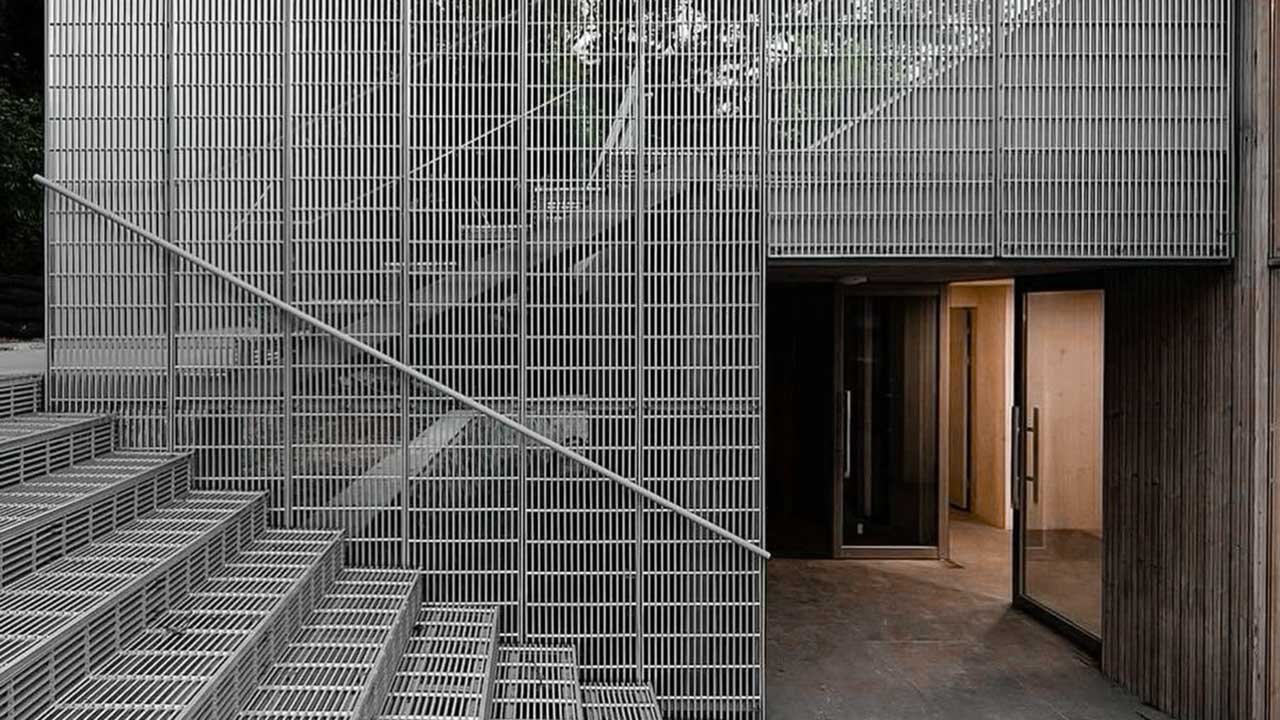

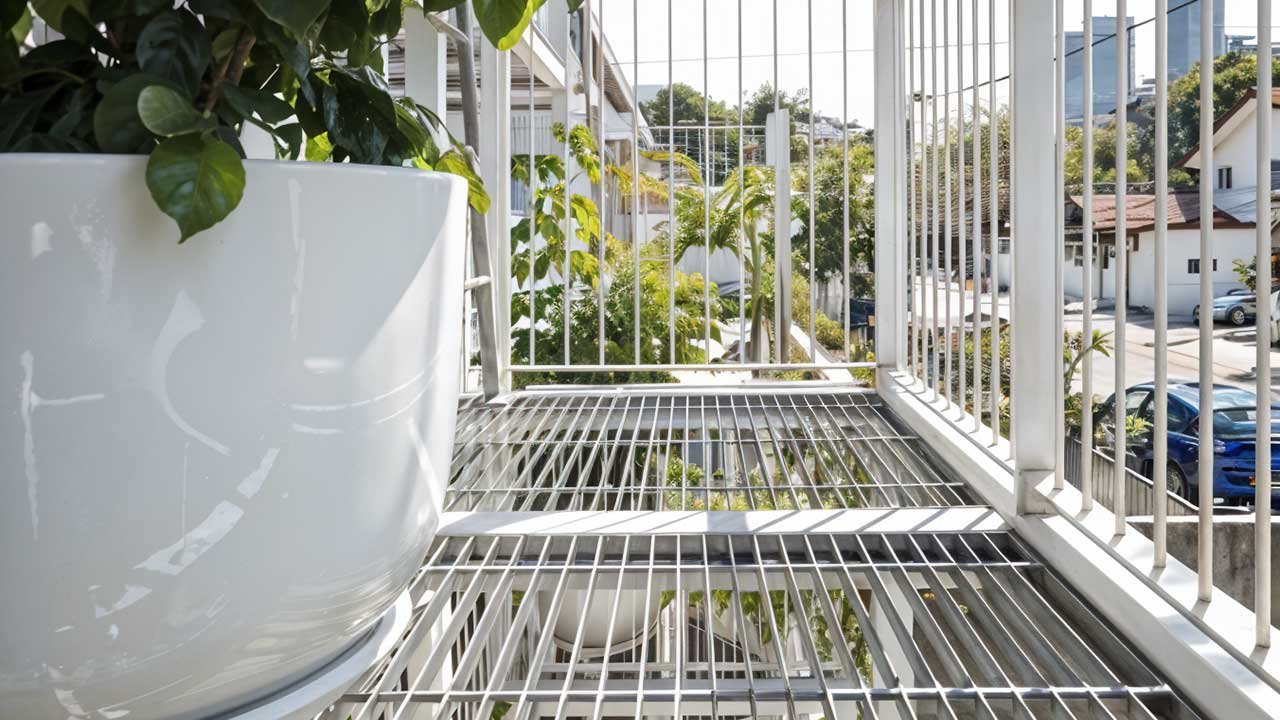

Arquitectura: fachadas ventiladas, barandillas, escalones metálicos, elementos decorativos

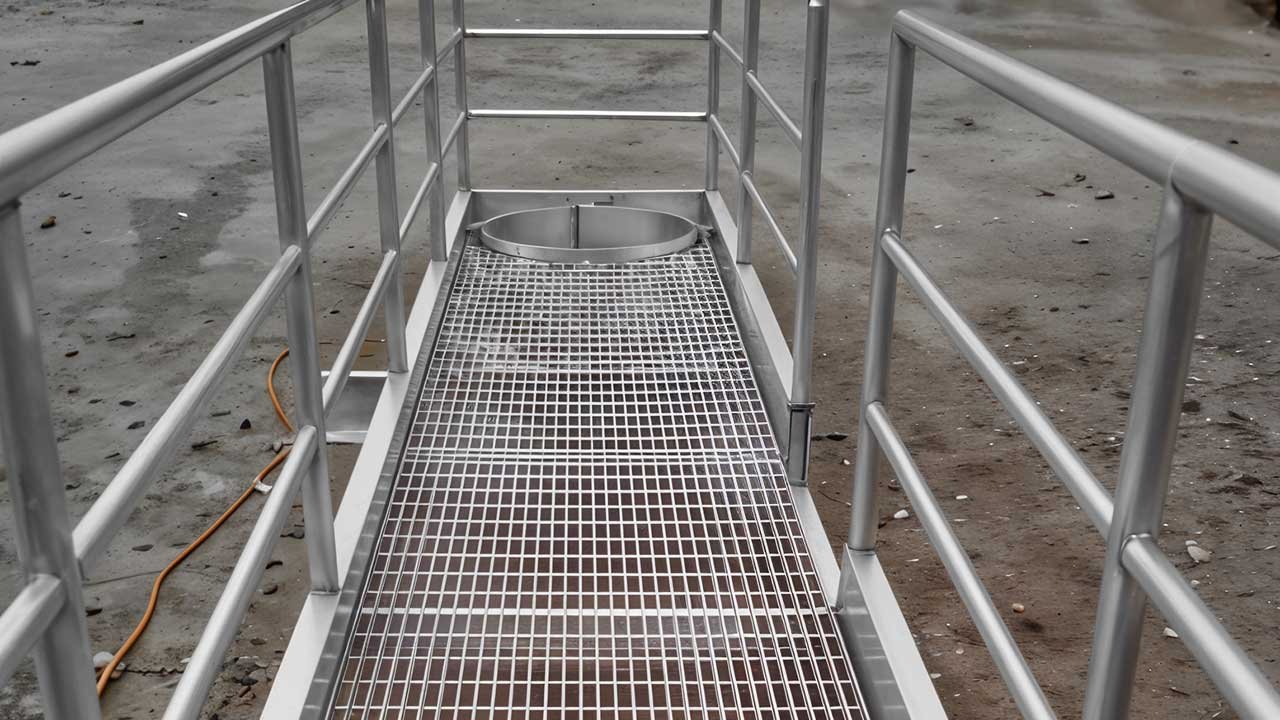

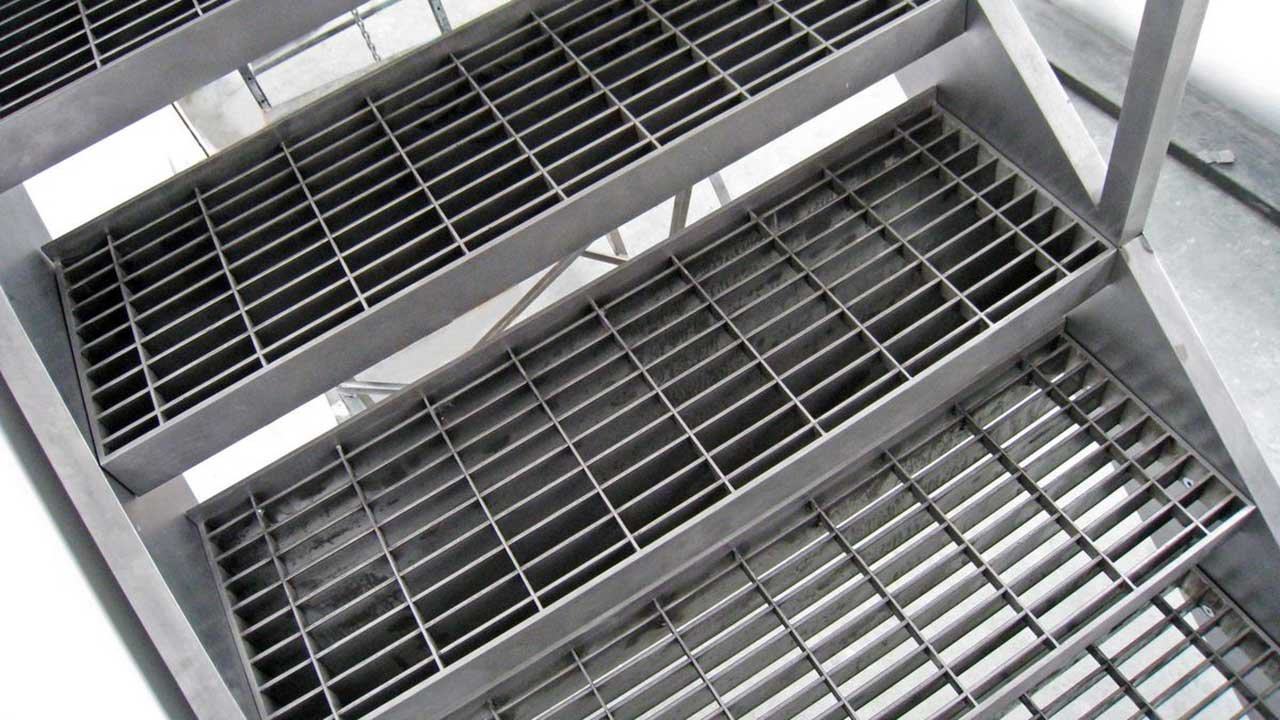

Otras aplicaciones: puentes, pasarelas, escaleras, mobiliario urbano, cercas perimetrales.

Ventajas de la rejilla de acero inoxidable

La rejilla de acero inoxidable brinda una serie de ventajas significativas en comparación con otros productos que se utilizan para la elaboración de los elementos anteriormente descritos. A continuación detallamos los aspectos en los que este tipo de rejilla muestra un desempeño superior

Resistencia:
- Soportan grandes claros sin necesidad de apoyos intermedios, gracias a su elevada capacidad de carga.
- Resisten a la perfección la corrosión, incluso en ambientes húmedos, ácidos o con presencia de productos químicos.
- Soportan el desgaste y el impacto de maquinaria pesada, tráfico intenso y condiciones extremas.
Seguridad:
- Su superficie texturizada proporciona un agarre firme y reduce el riesgo de resbalones y caídas, incluso en superficies mojadas o con grasa.
- Cumple con las normas de seguridad para áreas de trabajo y espacios públicos.Permite la visibilidad a través de elementos construidos con el material, lo que puede ser importante para la seguridad en áreas como escaleras y pasarelas.
Durabilidad:
- Al estar hechas de acero inoxidable, ofrecen una vida útil excepcionalmente larga, incluso en las condiciones más exigentes.
- Su resistencia a la abrasión minimiza el desgaste, reduciendo significativamente los costes de mantenimiento y reemplazo.
- Son una inversión a largo plazo que se amortiza con el tiempo.Durabilidad:
Facilidad de mantenimiento:
- La rejilla de acero inoxidable presenta una superficie lisa y no porosa que facilita la limpieza y la eliminación de residuos.
- No requieren de tratamientos especiales ni productos de limpieza costosos.
- Permiten un flujo de líquidos y sólidos sin obstrucciones, minimizando el riesgo de atascos.
Versatilidad:
- La rejilla de acero inoxidable se adapta a la perfección a cualquier tipo de espacio y necesidad, tanto en interiores como en exteriores.
- Se encuentran disponibles en una amplia variedad de espesores para una mayor flexibilidad de diseño.
- Se pueden personalizar para cumplir con los requisitos específicos de cada proyecto.
Rentabilidad:
- Su bajo costo de fabricación las convierte en una opción económica a largo plazo.
- Su alta resistencia y durabilidad minimizan los costes de mantenimiento y reemplazo.
- La eficiencia y versatilidad de la rejilla de acero inoxidable optimiza los procesos industriales y aumenta la productividad.
Estética moderna:
- Su acabado elegante y moderno aporta un toque de distinción a cualquier espacio industrial.
- Se integran armoniosamente con la arquitectura y el diseño del entorno.
Ventilación:
- Permiten la circulación de aire y líquidos, evitando la acumulación de humedad y olores.
- Contribuyen a mantener un ambiente fresco y saludable en el área de trabajo.
- Previenen la formación de moho y hongos, mejorando la higiene industrial.

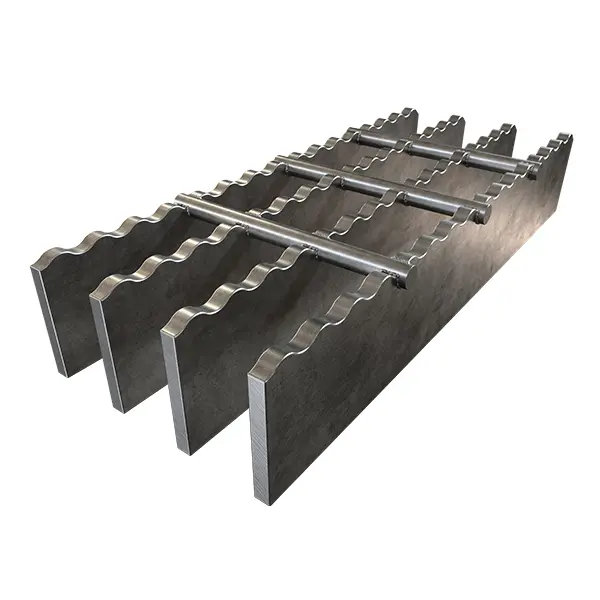

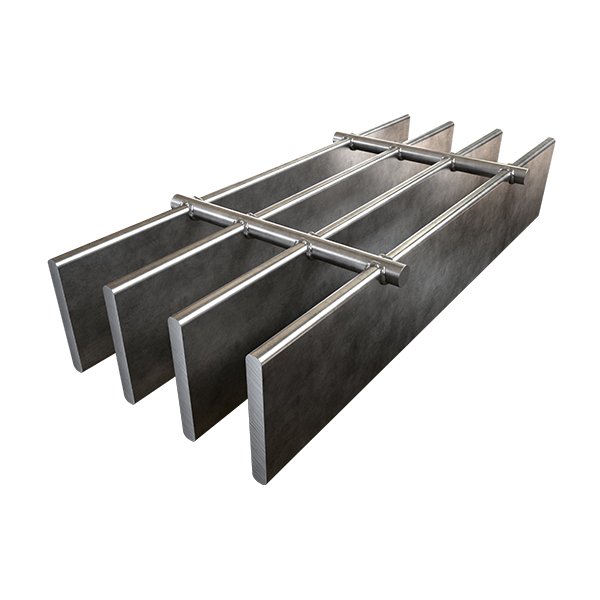

Tipos de rejilla inoxidable

Existen diversos tipos de rejilla hechas a partir de esta aleación, determinados a partir de la separación entre las soleras y entre las varillas de acero inoxidable. La elección del modelo adecuado dependerá de las necesidades específicas de cada proyecto, incluyendo la carga, el entorno de trabajo y los requisitos de seguridad.

Al respecto, en la siguiente tabla podrás conocer los modelos de rejilla inoxidable que ponemos a tu disposición en Inoxidables Victoria:

Medida solera (pulg)		Tipo
Espesor (t)	Ancho (w)	0-1	0-2	0-3	0-4	0-5	0-6	0-7	0-8
1/8	3/4	26.74	29.33	22.8	25.39	19.35	21.94	26.02	21.76
	1	34.85	37.44	29.58	32.17	24.97	27.56	34.75	26.45
	1 1/4	42.9	45.49	36.32	38.91	30.56	33.15	43.43	32.67
	1 1/2	51	53.59	43.1	45.69	36.18	38.77	52.11	54.44
	2	67	69.69	56.57	59.16	47.36	49.94	60.79	71.57
3/16	3/4	38.87	41.46	32.95	35.54	27.77	30.36	39.09	39.09
	1	51	53.59	43.1	45.69	36.18	38.77	52.16	35.81
	1 1/4	64.58	68.66	54.7	58.79	46.06	50.15	44.32	65.11
	1 1/2	76.65	80.74	64.81	68.89	54.44	58.53	78.12	54.44
	2	100.86	104.95	85.06	89.15	71.24	75.32	104.2	71.57
	2 1/2	125.07	129.15	105.31	109.4	88.03	92.12	130.22	85.55
3/16	1	68.6	72.69	58.07	62.16	48.85	52.94	42.09	47.05
	1 1/4	86.48	92.3	73.31	79.13	61.79	67.6	51.37	56.33
	1 1/2	102.59	108.4	86.79	92.6	72.96	78.78	60.65	65.61
	2	130.95	136.6	110.5	116.14	92.59	98.24	79.23	84.19
	2 1/2	162.28	167.93	136.71	142.35	114.33	119.8	97.78	102.74
	3	193.61	199.25	162.92	168.57	136.07	141.72	116.36	121.32
3/16	1	83.99	89.63	71.2	76.84	60.01	65.65	105.54	72.7
	1 1/4	103.54	109.18	87.55	93.2	73.57	79.22	79.22	88.13
	1 1/2	123.14	128.78	103.95	109.6	87.17	92.81	92.81	101.59
	2	162.28	167.93	136.71	142.35	114.33	119.98	119.98	128.49
	2 1/2	201.48	207.12	169.51	175.15	141.53	147.18	147.18	155.41
	3	240.62	246.27	202.26	207.91	168.69	174.34	174.34	182.31
	4	318.97	324.61	267.81	273.46	223.05	228.7	228.7	236.13
3/16	1	99.63	105.27	84.28	89.93	70.86	76.5	114.71	114.71
	1 1/4	123.14	128.78	103.95	109.6	87.17	92.81	128.48	158.3
	1 1/2	146.64	152.29	123.62	129.27	103.48	109.13	88.53	93.49
	2	193.61	199.25	162.92	168.57	136.07	141.72	116.36	121.32
	2 1/2	240.62	246.27	202.26	207.91	168.69	174.34	144.22	149.18
	3	287.64	293.29	241.6	247.25	201.32	206.96	172.05	177.01
	4	381.62	387.27	320.24	325.88	266.53	272.17	227.76	232.72

Para comprender de mejor manera la nomenclatura presentada en la tabla anterior puedes darle un vistazo al siguiente ejemplo:

Modelos de rejilla inoxidable

Carga permisible de la rejilla inoxidable

La carga permisible de la rejilla de acero inoxidable varía de acuerdo a cada modelo. En la siguiente tabla encontrarás los datos con respecto a los tipos W19-100 y W19-50:

Carga máx. de tráfico pesado según estándar AASHTO	Peso que ejerce la carga por área de apoyo en Kg	Distribución de la carga que ejerce el aplastamiento de la llanta sobre la rejilla
Carga máx. de tráfico pesado según estándar AASHTO	Peso que ejerce la carga por área de apoyo en Kg	Lado de la huella en sentido paralelo de las huellas	Ancho de la huella en sentido paralelo de las varillas
Camión AASHTO con carga de 18,144 Kg por cada eje de doble llanta	11,793	25"	27.38"
Camión AASHTO con carga de 14,515 Kg por cada eje de doble llanta	9,434	20"	22.38"
Camión AASHTO con carga de 10,885 Kg por cada eje de doble llanta	7,076	15"	17.38"
Automóvil 2,868 Kg peso del vehículo 1,623 Kg peso de la carga, 60% de la carga de eje de tracción	1,751	9"	10.38"
Montacargas de 5 ton, 6,532 Kg peso del vehículo 4,536 Kg peso de la carga, 85% en el eje de tracción	9,115	11"	13.38"
Montacargas de 3 ton, 4,445 Kg peso del vehículo 2,722 Kg peso de la carga, 85% en el eje de tracción	3,960	7"	9.38"
Montacargas de 1 ton, 1,905 Kg peso del vehículo 907 Kg peso de la carga, 85%en el eje de tracción	1,550	4"	6.38"

Rejillas	Camión tipo		Automovil	Montacargas (Carga)
Rejillas	CR-5	CR-5	6500 lb	2000 lb	4000 lb	6000 lb	8000 lb	10000 lb
CR-5-CR-6	CR-5	CR-5	2948 Kg	907 Kg	1814 Kg	2722 Kg	3629 Kg	4536 Kg
CR-5-CR-6	Claro máximo entre apoyos (m)
3/16" x 1"	0.2	0.22	0.3	0.14	0.13	0.13	0.11	0.13
3/16" x 1 1/4"	0.24	0.27	0.42	0.19	0.17	0.16	0.14	0.16
3/16" x 1 1/2"	0.29	0.33	0.56	0.26	0.21	0.19	0.17	0.19
1/4" x 1 1/2"	0.35	0.4	0.78	0.36	0.28	0.25	0.21	0.23
3/16" x 1 3/4"	0.34	0.39	0.72	0.33	0.26	0.23	0.2	0.22
3/16" x 2"	0.39	0.44	0.91	0.42	0.32	0.28	0.24	0.26
1/4" x 2"	0.44	0.54	1.22	0.6	0.44	0.37	0.31	0.33
3/16" x 2 1/4"	0.45	0.5	1.13	0.52	0.38	0.33	0.28	0.30
3/16" x 2 1/2"	0.51	0.56	1.37	0.63	0.46	0.39	0.32	0.34
1/4" x 2 1/2"	0.66	0.71	1.52	0.91	0.64	0.54	0.44	0.46

Solera de carga	Tránsito humano		Tránsito camiones	Claro en metros
Solera de carga	Claro máx. Rejilla lisa	Claro máx. Rejilla dentada	Claro máx. Rejilla lisa		0.50	0.75	1.00	1.25	1.50	1.75	2.00	2.25
3.2 x 19.91 mm (1/8 x 3/4 pulg)	0.76 m			w	2381	1058	595
				Fw	1.5	3.3	5.8
				P	595	397	298
				Fp	1.2	2.6	4.7
4.8 x 19.1 mm (3/16 x 3/4 pulg)	1.12 m			w	3573	1588	893	572
				Fw	1.5	3.3	5.8	9.1
				P	983	595	447	357
				Fp	1.2	2.6	4.7	7.3
3.2 x 25.4 mm (1/8 x 1 pulg)	1.30 m	1.15 m		w	4212	1872	1053	674	468
				Fw	1.1	2.5	4.4	6.8	9.8
				P	1579	702	526	421	351
				Fp	0.9	2	3.5	5.5	7.9
4.8 x 25.4 mm (3/16 x 1 pulg)	1.50 m	1.31 m	0.20 m	w	6317	2808	1579	1011	702	516
				Fw	1.1	2.5	4.4	6.8	9.8	13.4
				P	1579	1053	790	632	526	451
				Fp	0.9	2	3.5	5.5	7.9	10.7
3.2 x 31.8 mm (1/8 x 1 1/4 pulg)	1.63 m	1.47 m		w	6601	2934	1650	1056	733	539
				Fw	0.9	2	3.5	5.5	7.9	10.7
				P	1650	1100	825	660	550	472
				Fp	0.7	1.6	2.8	4.4	6.3	8.6
4.8 x 31.8 mm (3/16 x 1 1/4 pulg)	1.78 m	1.69 m	0.25 m	w	9902	4401	2476	1584	1100	808	619
				Fw	0.9	2	3.5	5.5	7.9	10.7	14
				P	2476	1650	1238	990	825	707	619
				Fp	0.7	1.6	2.8	4.4	6.3	8.6	11.2
3.23 x 38.1 mm (1/8 x 1 1/2 pulg)	2.00 m	1.68 m	0.25 m	w	11230	4991	2807	1797	1248	917	702	565
				Fw	1.7	2.6	3.5	4.4	5.2	6.1	7	19.8
				P	2803	1869	1402	1121	934	801	700	635
				Fp	1	1.6	2.8	4.4	6.3	8.6	10	15.8
4.8 x 38.1 mm (3/16 x 1 1/2 pulg)	2.03 m	1.88 m	0.30 m	w	14214	6317	3554	2274	1579	1160	888	702
				Fw	0.7	1.6	2.9	4.6	6.6	8.9	11.7	14.8
				P	3554	2369	1777	1421	1185	1015	888	790
				Fp	0.6	1.3	2.3	3.6	5.3	7.2	9.3	11.8
4.8 x 44.4 mm (3/16 x 1 3/4 pulg)	2.39 m	2.21 m	0.37 m	w	19304	8579	4856	3088	2145	1576	1206	953
				Fw	0.6	1.4	2.5	3.9	5.6	7.7	10	12.7
				P	4826	3217	2413	1930	1609	1379	1206	1072
				Fp	0.5	1.1	2	3.1	4.5	6.1	8	10.1
4.8 x 50.8 mm (3/16 x 2 pulg)	2.72 m	2.56 m	0.43 m	w	25270	11231	6317	1043	2808	2063	1579	1248
				Fw	0.5	1.2	2.2	3.4	4.9	6.7	8.7	11.1
				P	6317	4212	2527	1930	2106	1805	1579	1404
				Fp	0.5	1	2.7	3.1	3.9	5.4	7	8.9
4.8 x 57.2 mm (3/16 x 2 1/4 pulg)	3.05 m	2.90 m	0.52 m	w	32038	14239	8010	5126	3560	2615	2002	1582
				Fw	0.5	1.1	1.9	3	4.4	5.9	7.8	9.8
				P	8010	5340	4005	3204	2670	2288	2002	1780
				Fp	0.4	0.9	1.6	2.4	3.5	4.8	6.2	7.9
4.8 x 63.5 mm (3/16 x 2 1/2 pulg)	3.40 m	3.24 m	0.61 m	w	39484	17548	9871	6317	4787	3223	2468	1950
				Fw	0.4	1	1.7	2.7	3.9	5.4	7	8.9
				P	9871	6581	4936	3948	3290	2820	2468	2194
				Fp	0.4	0.8	1.4	2.2	3.2	4.3	5.6	7.1

Rejilla de acero inoxidable: Ficha técnica

Si deseas conocer mejor todas las especificaciones de la rejilla inoxidable, descarga a continuación su ficha técnica. De esta manera podrás tener a la mano la información más relevante de este material incluso cuando no tengas acceso a internet:

Descarga la ficha técnica Rejilla de Acero Inoxidable

¿Cuál es el precio de la rejilla de acero inoxidable?

El precio de la rejilla de acero inoxidable puede variar de acuerdo a un modelo en específico e incluso como resultado de los cambios en el mercado internacional de esta aleación. Si deseas obtener un costo preciso y solicitar una cotización específica basada en las necesidades de tu proyecto, comunícate con una ejecutiva de ventas de Inoxidables Victoria, por Whatsapp o mediante una llamada al teléfono 55 2601 4036.
