Rejilla electroforjada de alta resistencia para uso industrial

Rejilla electroforjada de alta resistencia y capacidad de carga. Solución para estructuras durables y seguras en entornos industriales, urbanos, comerciales y residenciales.

Superficie

Espacio entre varillas

Acabados

Limpiar

Añade al presupuesto

Descripción del producto

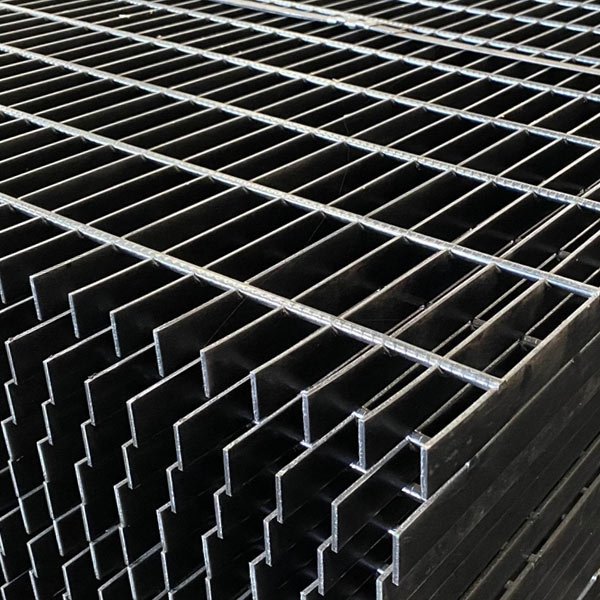

La rejilla electroforjada es un producto de acero al carbón compuesto por soleras portantes y varillas transversales. Tiene una gran capacidad de carga, resistencia al desgaste y una superficie antideslizante que evita el estancamiento de agua o sustancias, además de que se puede fabricar como cerca, contribuyendo a la seguridad de los usuarios y espacios dentro de diversos sectores.

Características
de rejilla electroforjada

Superficie	Dentada, Lisa
Modelo	W11-100, W11-50, W13-100, W13-50, W15-100, W15-50, W16-100, W16-50, W19-100, W19-50
Espacio entre soleras	17.46 mm (W11), 20.64 mm (W13), 23.81 mm (W15), 24.61 mm (W16), 30.16 mm (W19)
Espacio entre varillas	100 mm, 50 mm
Acabados	Galvanizado, Natural, Pintado negro

Acabados Disponibles

Acabado

Natural

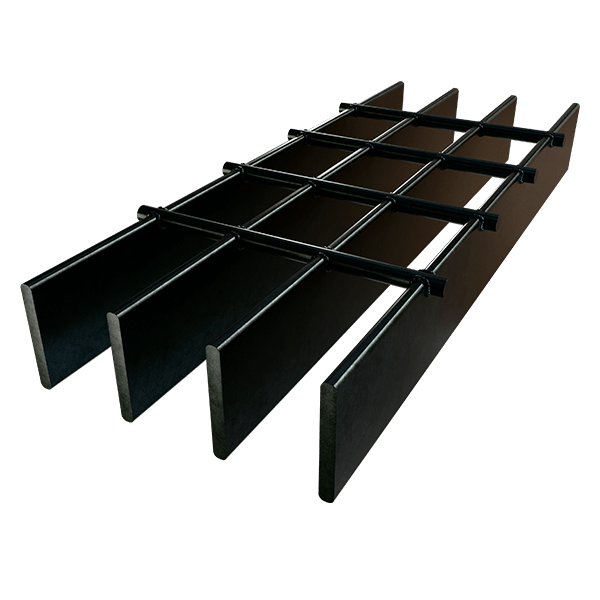

Acabado

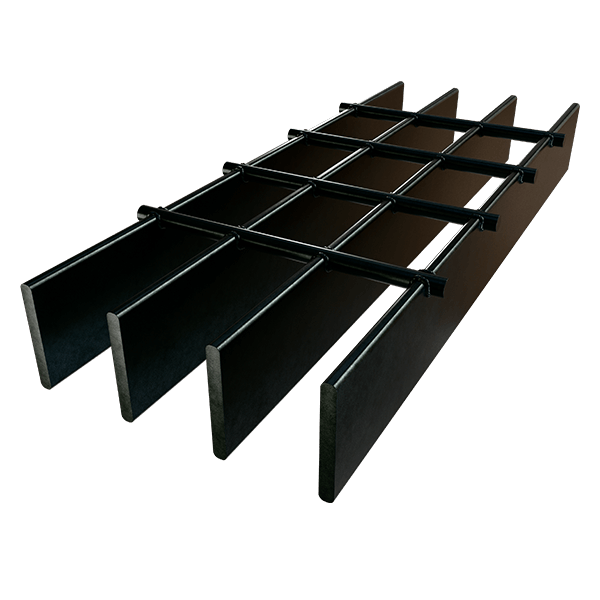

Pintado negro

Acabado

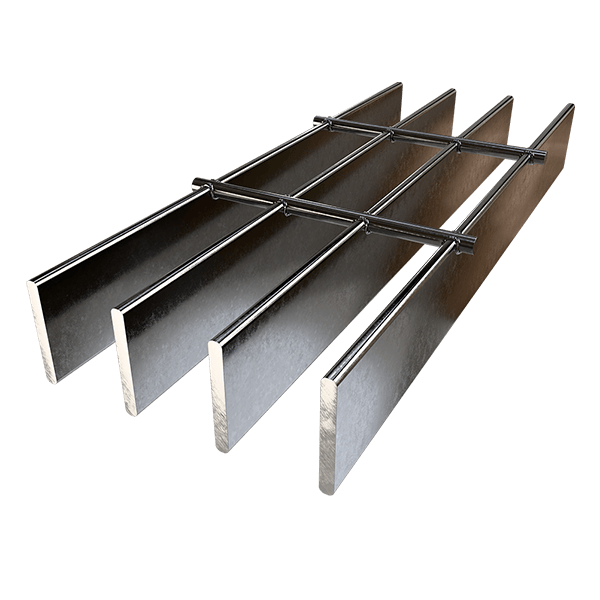

Galvanizado

Superficies Disponibles

Superficie

Lisa

Superficie

Dentada

Tipos de acero en rejilla metálica electroforjada

En Inoxidables Victoria, ponemos a tu disposición rejilla estructural industrial fabricada con acero al carbón, aleación que le confiere propiedades específicas, aptas para diferentes aplicaciones.

Rejilla electroforjada de acero al carbón

El acero al carbón se compone de hierro y carbono, aleación que es la base para muchos tipos de acero. Brinda una alta resistencia mecánica, excelente soldabilidad y buena conductividad térmica.

Acero al carbón

Modelos de rejilla electroforjada

Contamos con dos modelos estándar de rejilla electroforjada. Los otros modelos disponibles son a fabricación especial y requieren un mínimo de 13 toneladas.

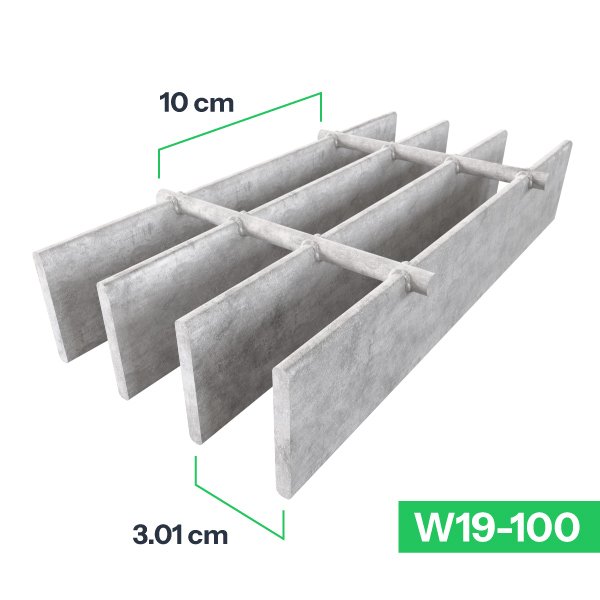

Rejilla W19-100 Estándar

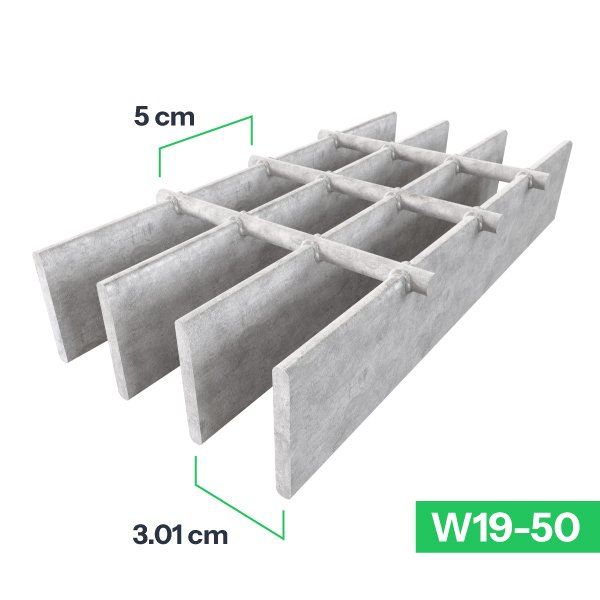

Rejilla W19-50 Estándar

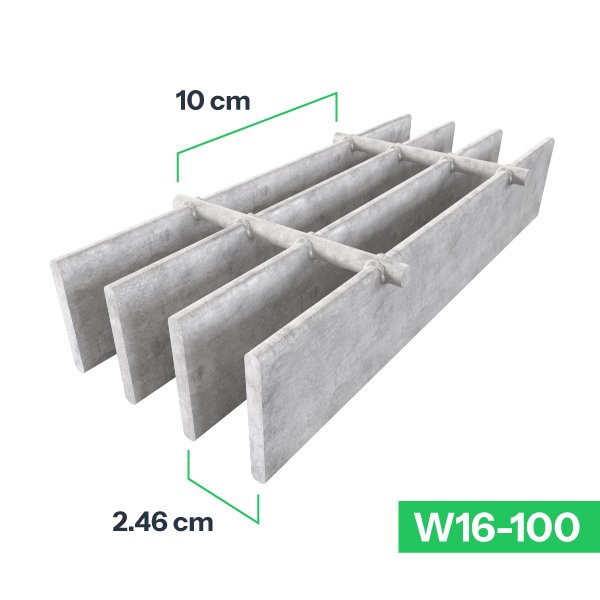

Rejilla W16-100 (fabricación)

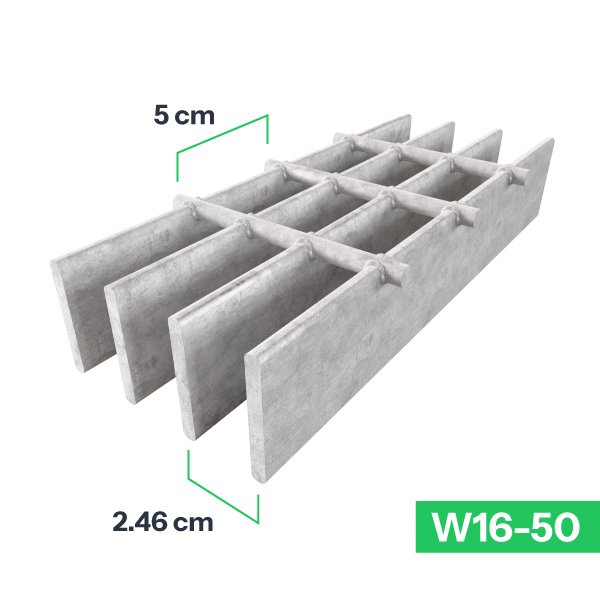

Rejilla W16-50 (fabricación)

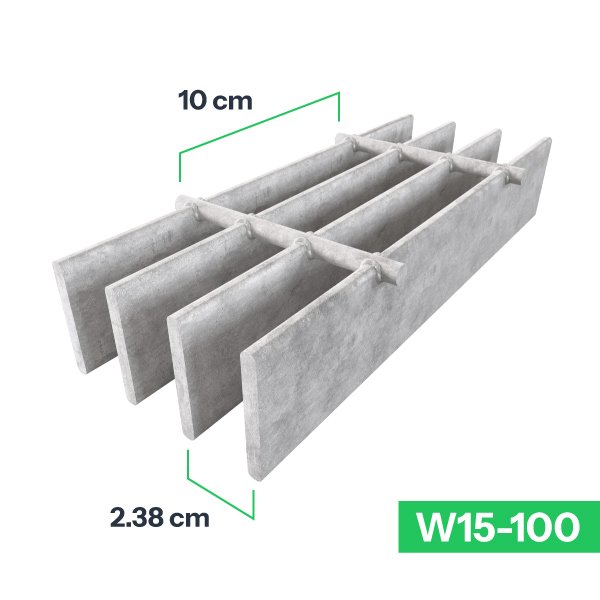

Rejilla W15-100 (fabricación)

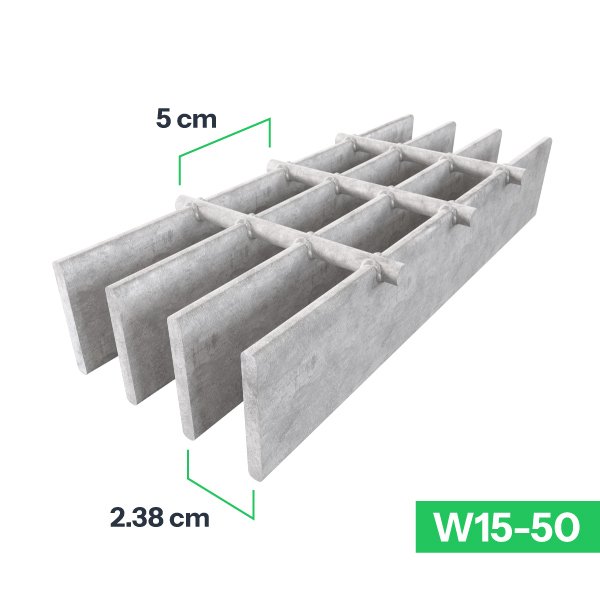

Rejilla W15-50 (fabricación)

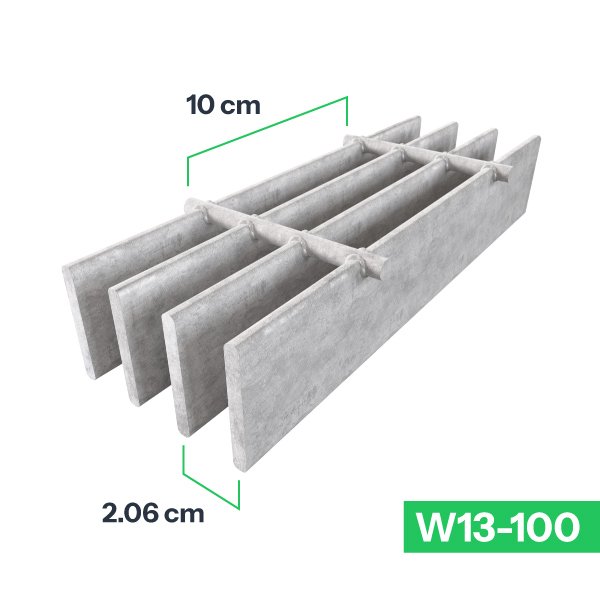

Rejilla W13-100 (fabricación)

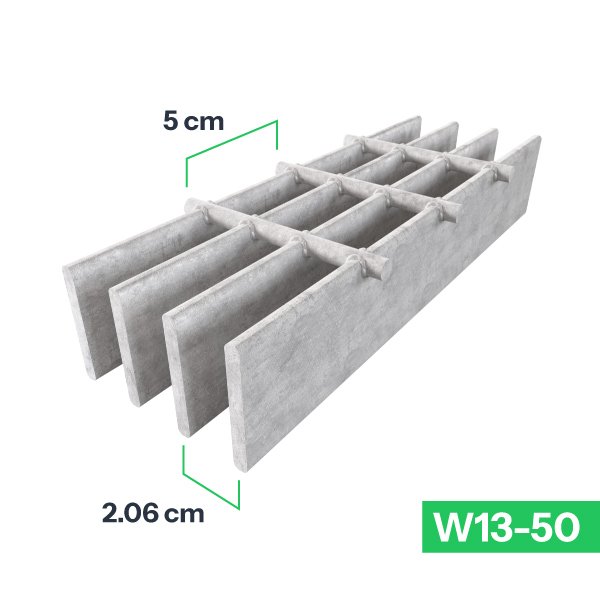

Rejilla W13-50 (fabricación)

Rejilla W11-100 (fabricación)

Rejilla W11-50 (fabricación)

Cercas de seguridad

Cerca de seguridad W38-100/200 (Urban)

Cerca de seguridad W38-100 (Classic)

Cerca de seguridad W38-50 (Century)

Cerca de seguridad W19-100 (Impact)

En Inoxidables Victoria ofrecemos el servicio de fabricación de rejilla con medidas personalizadas. Para este trabajo es necesario que proporciones los planos de tu proyecto, así como la autorización de tu área de ingeniería.

Tabla de
medidas, pesos y tipos de carga

Contamos con una amplia variedad de modelos, medidas y pesos de rejilla de acero tipo electroforjada de tráfico ligero y pesado, para que selecciones la que mejor se ajuste a los requerimientos de tus proyectos.

Tabla de Pesos Teóricos

Acero al carbón
Modelo		W11-50	W11-100	W13-50	W13-100	W15-50	W15-100	W16-50	W16-100	W19-50	W19-100
Separación soleras		17.46	17.46	20.64	20.64	23.81	23.81	24.61	24.61	30.16	30.16
Separación redondos		50.00	100.00	50.00	100.00	50.00	100.00	50.00	100.00	50.00	100.00
Espesor	Peralte	kg/m²	kg/m²	kg/m²	kg/m²	kg/m²	kg/m²	kg/m²	kg/m²	kg/m²	kg/m²
		1/8	3/4	32.73	30.13	28.43	25.85	25.63	23.02	25.20	22.57	21.33	18.74
			1	41.91	39.31	36.19	33.60	32.44	29.83	31.85	29.22	26.71	24.12
1 1/4	51.09		48.49	43.94	41.36	39.24	36.63	38.50	35.87	32.09	29.50
1 1/2	60.27		57.67	51.70	49.11	46.05	43.44	45.14	42.51	37.48	34.88
3/16	3/4	46.50	43.90	40.06	37.48	35.84	33.23	35.17	32.54	29.40	26.81
	1	60.27	57.67	51.70	49.11	46.05	43.44	45.14	42.51	37.48	34.88
	1 1/4	74.03	71.44	63.33	60.75	56.25	53.65	55.11	52.48	45.55	42.95
	1 1/2	87.80	85.21	74.96	72.38	66.46	63.86	65.09	62.45	53.62	51.02
	1 3/4	102.86	99.62	87.87	84.65	77.96	74.71	76.36	73.08	62.98	59.74
	2	116.63	113.39	99.51	96.28	88.17	84.92	86.33	83.05	71.05	67.81
	2 1/4	130.40	127.16	111.14	107.92	98.38	95.13	96.30	93.02	79.12	75.88
	2 1/2	144.17	140.93	122.77	119.55	108.59	105.34	106.27	102.99	87.19	83.95

Tabla de Cargas Permisibles

Modelo		W19-100		Acero al carbón
Solera	Peralte (mm)	Espesor (mm)	Carga	kg/m - cm/ deflexión en mm
Solera	Peralte (mm)	Espesor (mm)	Carga	50	75	100	125	150	175	200	225	250	275
3/4 x 1/8	19.05	3.175	U	2,183	1,158	656	416	-	-	-	-	-	-
	19.05	3.175	Du	1,491	3,825	6,819	10,627	-	-	-	-	-	-
	19.05	3.175	C	604	431	324	259	-	-	-	-	-	-
	19.05	3.175	Dc	1,184	3,059	5,459	8,508	-	-	-	-	-	-
3/4 x 3/16	19.05	4.762	U	3,276	1,739	984	622	-	-	-	-	-	-
	19.05	4.762	Du	1,491	3,825	6,819	10,627	-	-	-	-	-	-
	19.05	4.762	C	908	646	486	387	-	-	-	-	-	-
	19.05	4.762	Dc	1,184	3,059	5,459	8,508	-	-	-	-	-	-
1 x 1/8	25.4	3.175	U	3,886	2,060	1,166	739	512	377	-	-	-	-
	25.4	3.175	Du	1,112	2,862	5,123	7,974	11,448	15,612	-	-	-	-
	25.4	3.175	C	1,076	766	576	460	383	329	-	-	-	-
	25.4	3.175	Dc	0,921	2,296	4,088	6,373	9,168	12,498	-	-	-	-
1 x 3/16	25.4	4.762	U	5,821	3,090	1,748	1,108	769	563	-	-	-	-
	25.4	4.762	Du	1,112	2,862	5,123	7,974	11,448	15,612	-	-	-	-
	25.4	4.762	C	1,611	1,150.125	864	689	574	492	-	-	-	-
	25.4	4.762	Dc	0,921	2,296	4,088	6,373	9,168	12,498	-	-	-	-
1 1/4 x 1/8	31.75	3.175	U	6,065	3,222	1,823	1,155	800	588	447	-	-	-
	31.75	3.175	Du	0,921	2,296	4,088	6,373	9,168	12,498	16,293	-	-	-
	31.75	3.175	C	1,681	1,197	901	717	598	513	448	-	-	-
	31.75	3.175	Dc	0,744	1,827	3,274	5,108	7,341	9,99	13,052	-	-	-
1 1/4 x 3/16	31.75	4.762	U	9,097	4,829	2,733	1,730	1,199	882	672	-	-	-
	31.75	4.762	Du	0,921	2,296	4,088	6,373	9,168	12,498	16,293	-	-	-
	31.75	4.762	C	2,519	1,797	1,351	1,077	896	768	671	-	-	-
	31.75	4.762	Dc	0,744	1,827	3,274	5,108	7,341	9,99	13,052	-	-	-
1 1/2 x 1/8	38.1	3.175	U	8,736	4,635	2,625	1,660	1,150	847	648	510	415	340
	38.1	3.175	Du	0,758	1,925	3,415	5,321	7,638	10,421	13,572	17,189	21,225	25,675
	38.1	3.175	C	2,419	1,725	1,296	1,034	860	738	645	573	516	469
	38.1	3.175	Dc	0,614	1,53	2,731	4,254	6,111	8,331	10,877	13,766	16,996	20,519
1 1/2 x 3/16	38.1	4.762	U	13,106	6,955	3,935	2,492	1,726	1,269	960	768	620	510
	38.1	4.762	Du	0,758	1,925	3,415	5,321	7,638	10,421	13,572	17,189	21,225	25,675
	38.1	4.762	C	3,630	2,587	1,945	1,551	1,291	1,107	968	860	775	704
	38.1	4.762	Dc	0,614	1,53	2,731	4,254	6,111	8,331	10,877	13,766	16,996	20,519
1 3/4 x 3/16	44.45	4.762	U	17,830	9,468	5,356	3,390	2,349	1,729	1,320	1,042	844	694
	44.45	4.762	Du	0.653	1.653	2.923	4.549	6.552	8.927	11.652	14.746	17.442	22
	44.45	4.762	C	4.933	3.522	2.494	2.111	1.854	1.507	1.317	1.154	1.054	957
	44.45	4.762	Dc	0.516	1.308	2.341	3.639	5.246	7.128	9.322	11.794	14.561	17.584
2 x 3/16	50.8	4.762	U	22,239	1,284	4,036	4,208	2,080	2,237	1,772	1,300	1,108	906
	50.8	4.762	Du	13,991	1,024	3,366	3,784	1,841	2,093	1,578	1,126	928	743
	50.8	4.762	C	6,440	491	1,860	2,252	1,238	1,403	1,059	775	636	509
	50.8	4.762	Dc	3,063	192	1,091	1,445	846	964	743	539	441	353
2 1/4 x 3/16	57.15	4.762	U	26,692	1,632	4,857	5,065	2,501	2,687	2,130	1,562	1,316	1,076
	57.15	4.762	Du	16,799	1,287	4,052	4,548	2,251	2,463	1,897	1,379	1,143	935
	57.15	4.762	C	7,889	617	2,236	2,714	1,488	1,686	1,272	931	764	612
	57.15	4.762	Dc	3,804	248	1,311	1,739	1,016	1,157	892	648	530	425
2 1/2 x 3/16	63.5	4.762	U	31,647	2,044	5,745	5,984	2,957	3,178	2,519	1,851	1,561	1,276
	63.5	4.762	Du	19,931	1,613	4,799	5,374	2,661	2,914	2,250	1,637	1,357	1,109
	63.5	4.762	C	9,373	772	2,646	3,218	1,770	2,005	1,513	1,107	910	729
	63.5	4.762	Dc	4,612	312	1,546	2,032	1,232	1,398	1,057	776	638	517

Tablas de Claros Máximos

Tabla informativa para tipo W19-50, W19-100
Tipo de Solera

	250 kg/cm²		200 kg/cm²		150 kg/cm²		Tráfico de auto		5 Ton Montacargas		3 Ton Montacargas		1 Ton Montacargas
	(Pulg)	(mm)	(Pulg)	(mm)	(Pulg)	(mm)	(Pulg)	(mm)	(Pulg)	(mm)	(Pulg)	(mm)	(Pulg)	(mm)
1 x 1/4	12	304	10	254	9	228	12	304	7	177	6	152	7	177
1 x 3/8	14	355	13	330	11	279	16	406	9	228	8	203	9	228
1 1/4 x 1/4	15	381	13	330	12	304	17	431	9	228	8	203	10	254
1 1/4 x 3/8	18	457	16	406	14	355	23	584	12	304	10	254	14	355
1 1/2 x 1/4	18	457	16	406	14	355	23	584	11	279	10	254	13	330
1 1/2 x 3/8	22	558	20	508	18	457	30	762	14	355	13	330	19	482
1 3/4 x 1/4	21	533	19	482	17	431	29	736	14	355	12	304	17	431
1 3/4 x 3/8	26	660	23	584	21	533	38	965	18	457	17	431	25	635
2 x 1/4	24	609	22	558	20	508	37	939	16	406	15	381	22	558
2 x 3/8	30	762	28	711	26	660	46	1168	22	558	21	533	33	838
2 1/4 x 1/4	27	685	25	635	23	584	45	1143	19	482	18	457	28	711
2 1/4 x 3/8	34	863	32	812	31	787	53	1346	26	660	26	660	41	1041
2 1/2 x 1/4	30	762	28	711	27	685	52	1320	22	558	22	558	34	863
2 1/2 x 3/8	40	1016	38	965	36	914	59	1498	31	787	31	787	50	1270
3 x 1/4	39	990	37	939	35	889	62	1574	30	762	30	762	49	1244
3 x 3/8	52	1320	50	1270	49	1244	71	1803	43	1092	44	1117	61	1549
3 1/2 x 1/4	48	1219	46	1168	45	1143	72	1828	39	990	40	1016	62	1574
3 1/2 x 3/8	60	1524	60	1524	60	1524	83	2108	56	1422	58	1473	71	1803
4 x 1/4	59	1498	58	1473	57	1447	83	2108	50	1270	51	1295	71	1803
4 x 3/8	68	1727	68	1727	69	1752	95	2413	66	1676	68	1727	81	2057
4 1/2 x 1/4	69	1752	69	1752	70	1778	96	2438	61	1549	64	1625	82	2082
4 1/2 x 3/8	71	1803	71	1803	72	1828	96	2438	69	1752	71	1803	84	2133
5 x 1/4	75	1905	75	1905	75	1905	96	2438	72	1828	74	1879	89	2260
5 x 3/8	85	2159	85	2159	86	2184	96	2438	83	2108	85	2159	96	2438

Tabla informativa para tipo W38-50, W-38-100
Tipo de Solera

	250 kg/cm²		200 kg/cm²		150 kg/cm²		Tráfico de auto		5 Ton Montacargas		3 Ton Montacargas		1 Ton Montacargas
	(Pulg)	(mm)	(Pulg)	(mm)	(Pulg)	(mm)	(Pulg)	(mm)	(Pulg)	(mm)	(Pulg)	(mm)	(Pulg)	(mm)
1 x 1/4	8	203	8	203	7	177	9	228	6	152	5	127	5	127
1 x 3/8	10	254	10	254	8	203	11	279	7	177	6	152	7	177
1 1/4 x 1/4	11	279	10	254	9	228	12	304	8	203	6	152	7	177
1 1/4 x 3/8	13	330	12	304	11	279	16	406	9	228	7	177	10	254
1 1/2 x 1/4	13	330	12	304	10	254	15	381	9	228	7	177	10	254
1 1/2 x 3/8	16	406	15	381	13	330	21	533	11	279	9	228	14	355
1 3/4 x 1/4	16	406	14	355	12	304	19	482	10	254	9	228	12	304
1 3/4 x 3/8	19	482	17	431	15	381	27	685	13	330	12	304	18	457
2 x 1/4	17	431	16	406	14	355	24	609	12	304	11	279	16	406
2 x 3/8	21	533	20	508	18	457	34	863	15	381	14	355	23	584
2 1/4 x 1/4	20	508	18	457	16	406	29	736	13	330	13	330	20	508
2 1/4 x 3/8	24	609	22	558	20	508	42	1066	17	431	17	431	29	736
2 1/2 x 1/4	22	558	20	508	18	457	35	889	15	381	15	381	24	609
2 1/2 x 3/8	27	685	25	635	24	609	50	1270	20	508	21	533	35	889
3 x 1/4	26	660	25	635	23	584	49	1244	20	508	20	508	34	863
3 x 3/8	34	863	32	812	31	787	60	1524	27	685	29	736	50	1270
3 1/2 x 1/4	32	812	30	762	29	736	61	1549	25	635	26	660	45	1143
3 1/2 x 3/8	42	1066	40	1016	40	1016	70	1778	35	889	38	965	63	1600
4 x 1/4	38	965	36	914	35	889	70	1778	31	787	33	838	59	1498
4 x 3/8	51	1295	50	1270	50	1270	80	2032	44	1117	48	1219	72	1828
4 1/2 x 1/4	45	1143	43	1092	43	1092	81	2057	38	965	41	1041	73	1854
4 1/2 x 3/8	61	1549	60	1524	61	1549	83	2108	55	1397	60	1524	75	1905
5 x 1/4	52	1320	51	1295	51	1295	88	2235	46	1168	50	1270	78	1981
5 x 3/8	70	1778	70	1778	71	1803	96	2438	66	1676	72	1828	90	2280

Tabla de Tipo de Carga Vehicular

Tipo de Carga Vehicular (Tráfico pesado)
Modelo W19-100 W19-50 Solera de carga

	Camión Tipo		Tráfico de auto	Montacargas (capacidad)
	H-15	H-20	Automóvil 6500lb 2948 kg	4000 lb 1814 kg	6000 lb 2722 kg	8000 lb 3629 kg	10000 lb 4536 kg
	(Pulg)
3/16" x 1"	198	223	302	134	129	114	129
3/16" x 1 1/4"	241	270	412	167	157	143	157
3/16" x 1 1/2"	293	332	555	208	194	169	194
1/4" x 1 1/2"	348	397	765	275	245	211	231
3/16" x 1 3/4"	342	387	718	258	233	198	223
3/16" x 2"	388	437	897	314	275	236	255
1/4" x 2"	491	540	1208	436	372	307	332
3/16" x 2 1/4"	441	490	1108	378	329	275	294
3/16" x 2 1/2"	505	555	1362	456	387	317	342
1/4" x 2 1/2"	647	696	1490	633	530	432	451

Ficha técnica de rejilla electroforjada

Descarga la ficha técnica de la rejilla electroforjada para que la consultes cuando lo necesites.

Normativa de rejilla electroforjada

Nuestra rejilla metálica electroforjada destaca por su alta calidad. Cumple con las normas NAAMM-MGB y la ISO 9001, así como con los estándares de la ASTM A123.

Todo esto garantiza que estás obteniendo un producto de la más alta resistencia y rendimiento.

El certificado de calidad que respalda estas normas se te enviará al momento de concretar tu compra.

Usos de
la rejilla de acero electroforjada

Ámbito industrial

Sector agropecuario

Esfera comercial

Infraestructura

Diseño urbano

Construcción

Aplicaciones

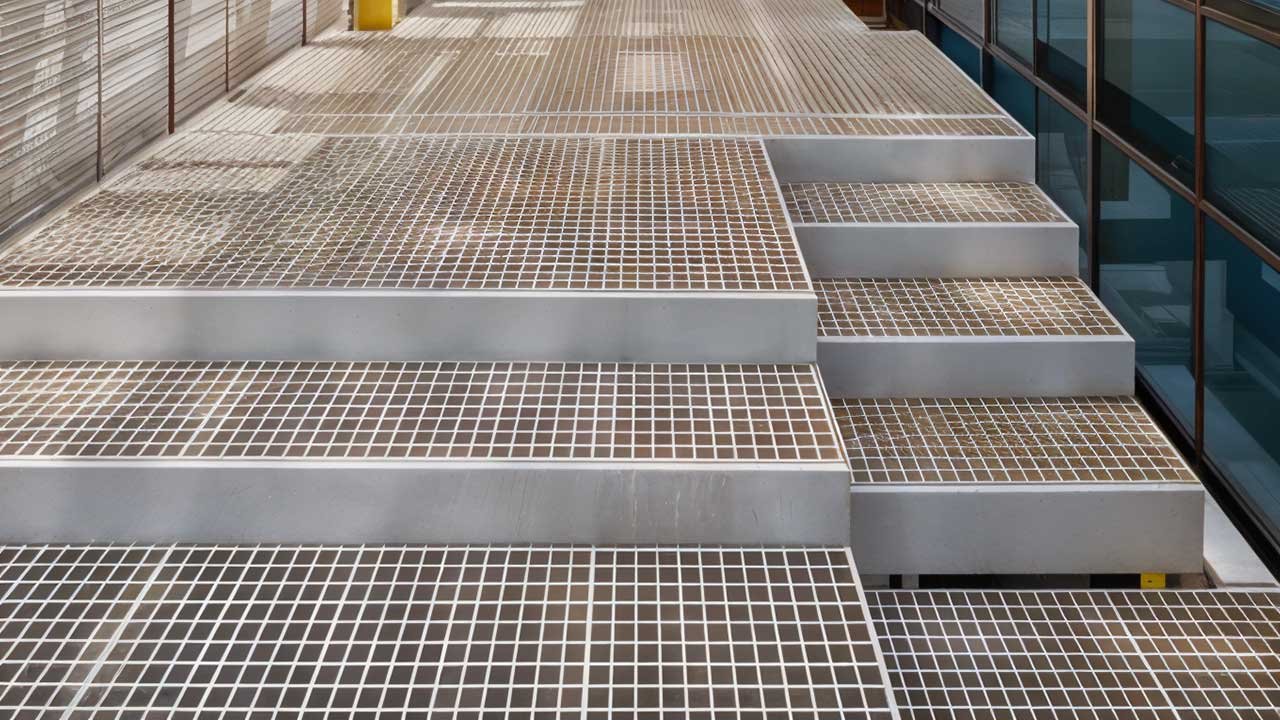

Pisos
Pasillos
Rampas
Plataformas

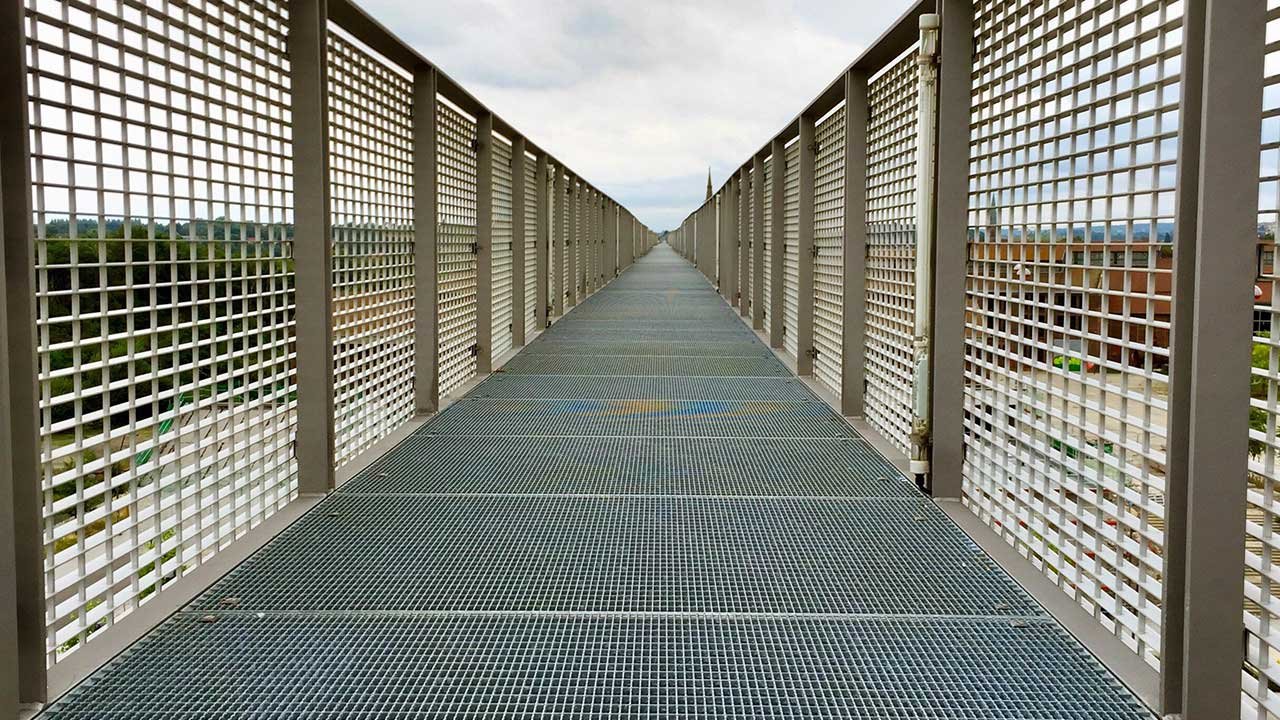

Pasarelas

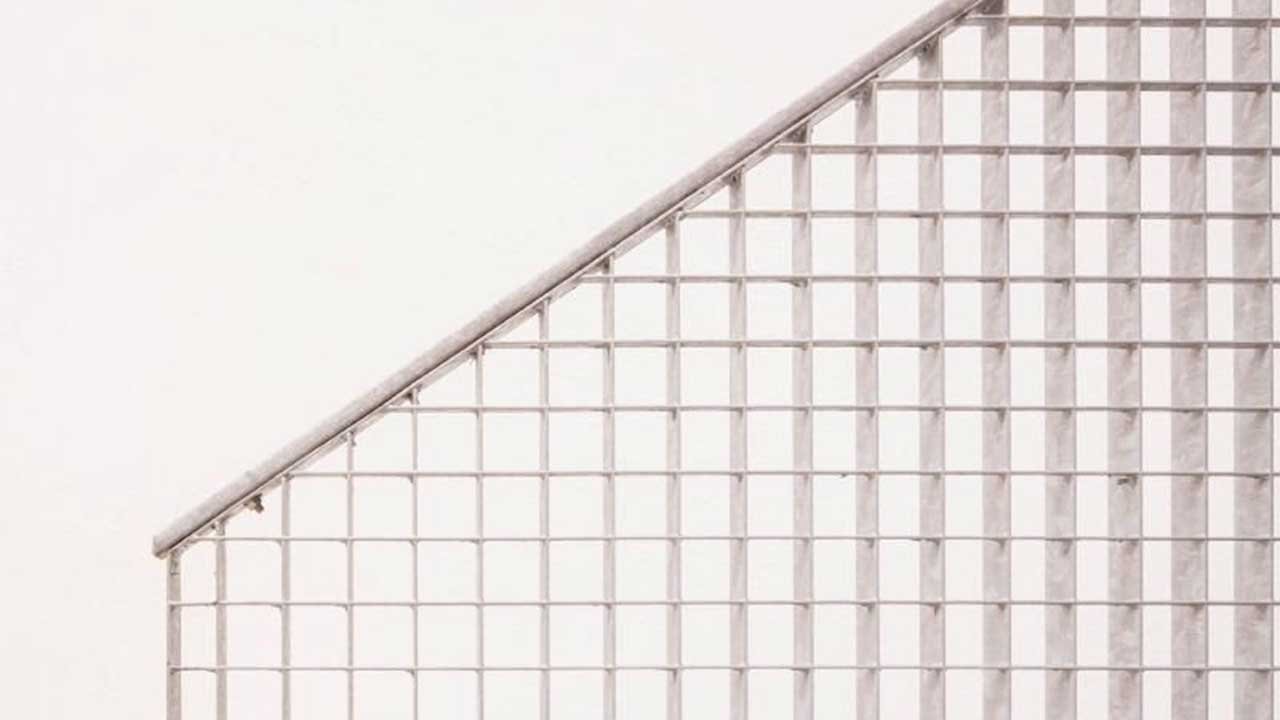

Barandales

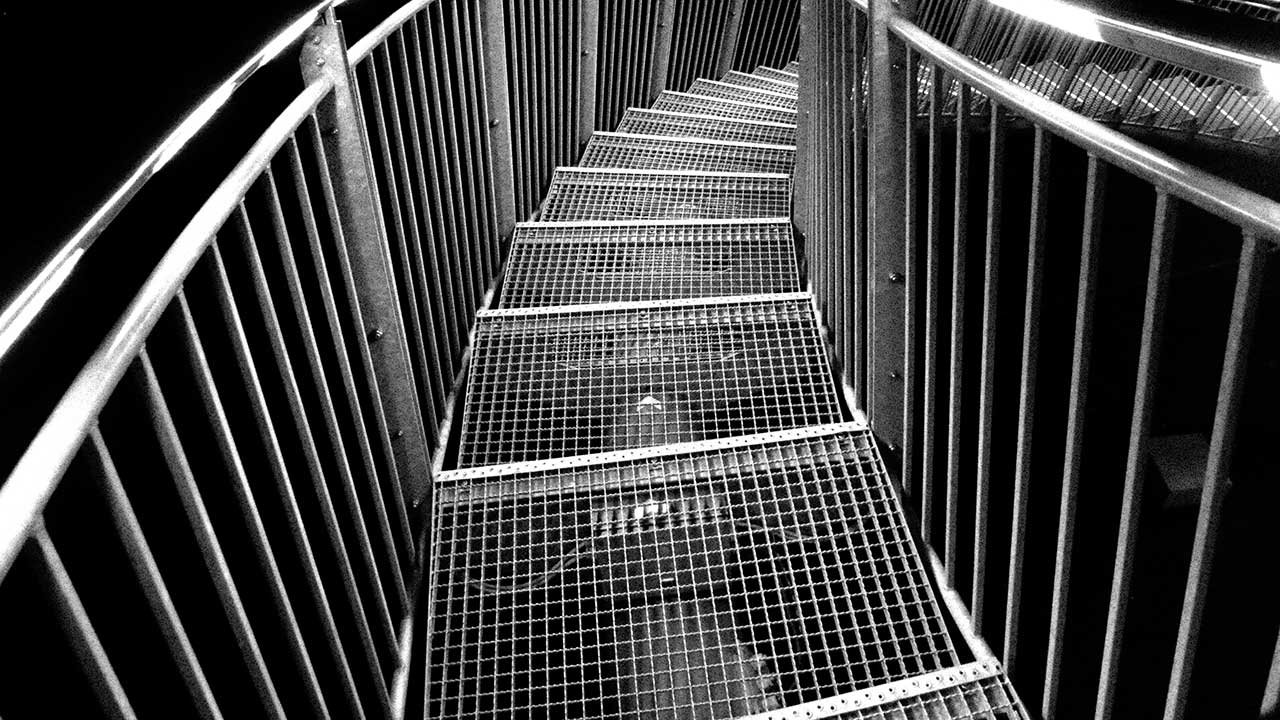

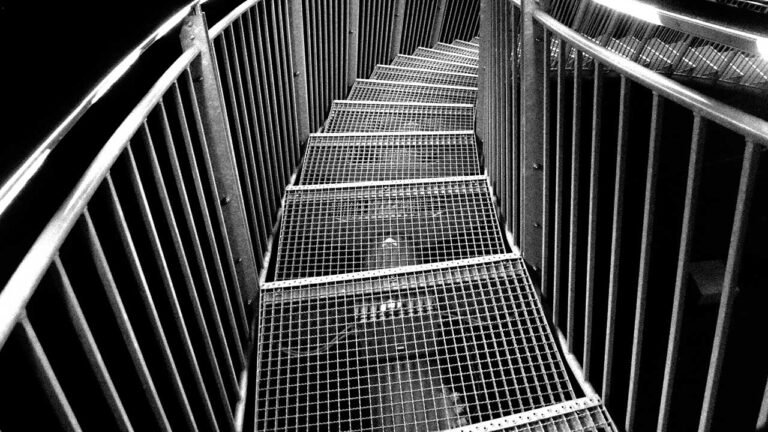

Escaleras
Puentes

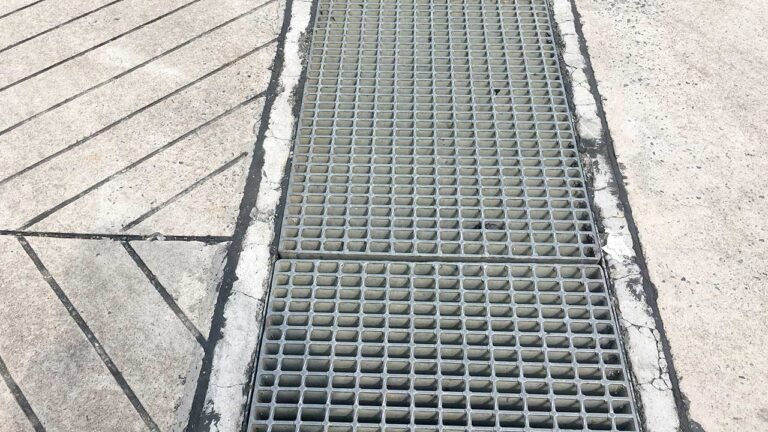

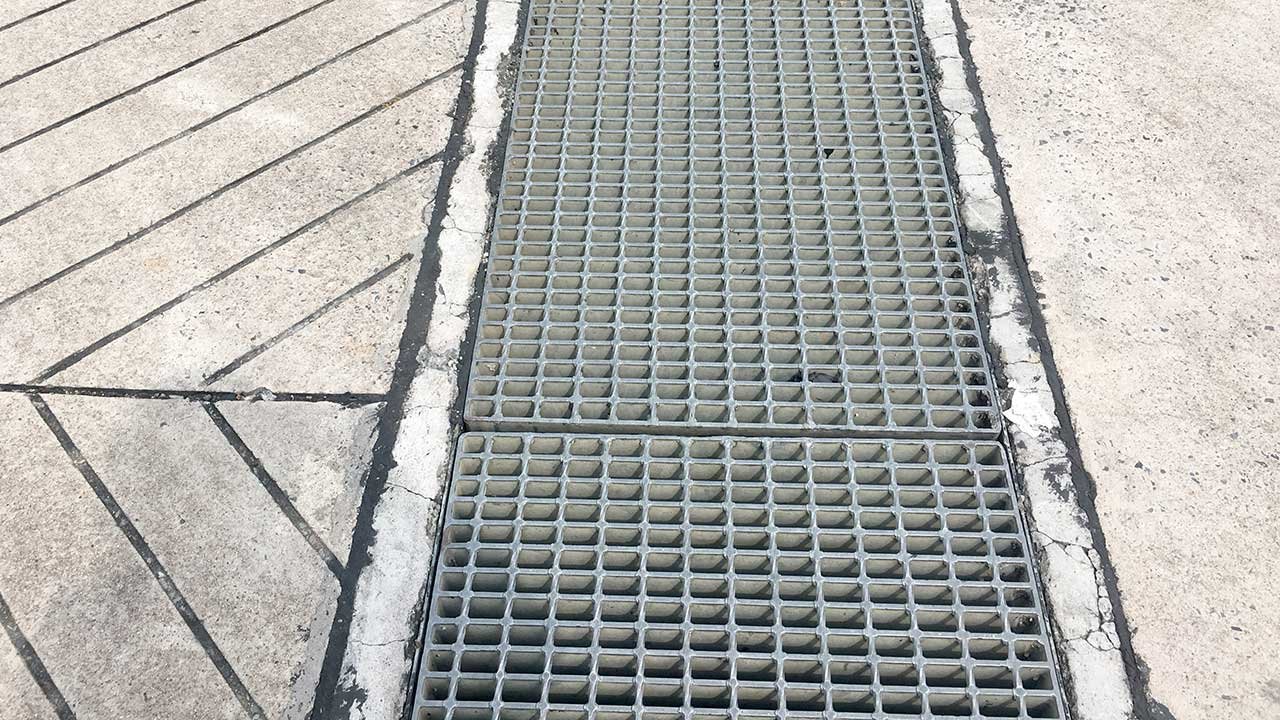

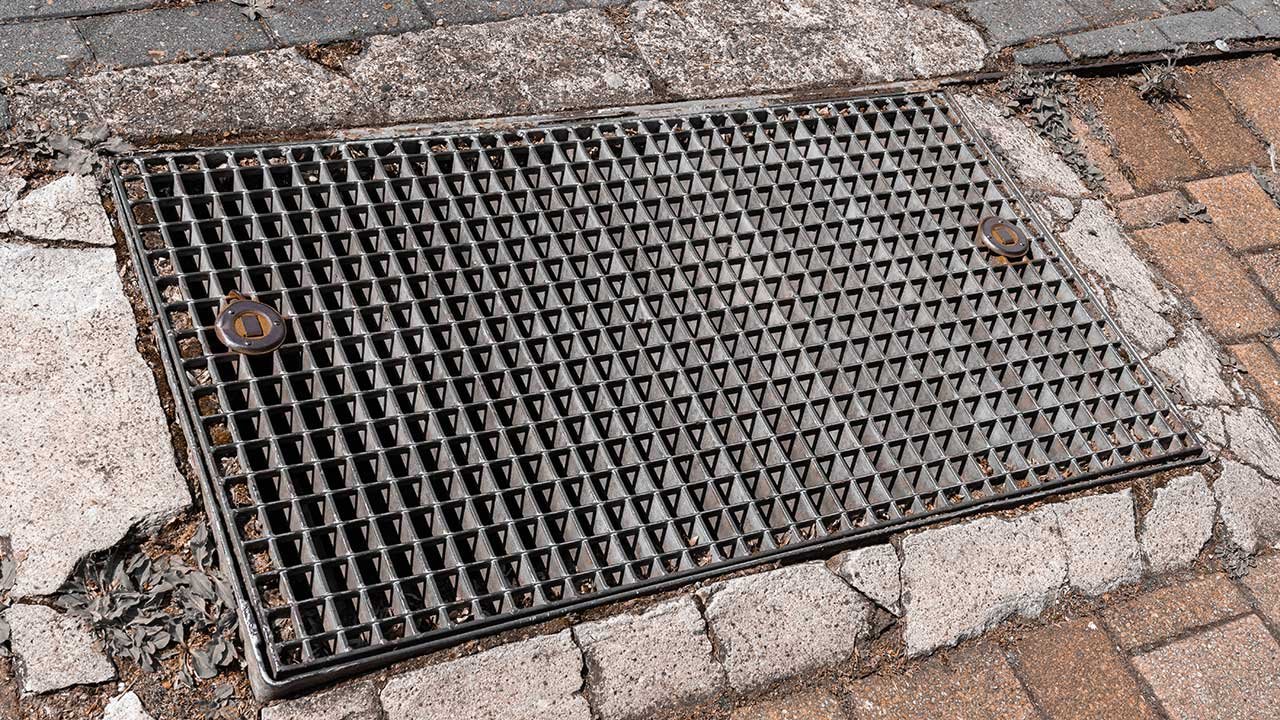

Desagües
Fachadas
Sistemas de ventilación
Cercas de seguridad

Ventajas y beneficios

La rejilla electroforjada es un material esencial en diversos sectores industriales y en la construcción, gracias a sus propiedades y gran versatilidad. A continuación, te presentamos las ventajas y beneficios que hacen de este material una solución eficiente y de alto rendimiento para quienes buscan la más alta calidad en sus proyectos.

Ventajas

Alta capacidad de carga
Resistencia mecánica
Excelente soldabilidad
Buena conductividad térmica
Durabilidad notable
Superficie antideslizante
Versatilidad

Beneficios

Aplicaciones resistentes
Estructuras durables
Mantenimiento mínimo
Fácil de trabajar
Ahorro a largo plazo
Seguridad
Adaptabilidad

Precio y venta
rejilla electroforjada

Ofrecemos venta de rejilla electroforjada de primera calidad. Nos adaptamos a sus necesidades y tiempos de proyecto. Contamos con un amplio stock que nos permite ofrecerle un precio competitivo dentro del mercado.

Solicite su cotización con nuestros asesores de ventas al 55 2601 4036 y experimente un servicio confiable que agilizará sus procesos y asegurará la continuidad de su operación.

Distribución Nacional

Contamos con una red de distribución que abarca todo el país, así como un amplio stock de productos que nos permite garantizar entregas rápidas y eficientes.

Realizamos envíos a CDMX y Estado de México, así como venta de tubo ornamental en Monterrey, Guadalajara, Puebla, Querétaro, Veracruz, Guanajuato, Hidalgo, Morelos, y muchas regiones más.

Añadir una reseña

Rejilla Electroforjada

Valoración*

0/5

* La valoración es obligatoria

Tu reseña

La reseña es obligatoria

Nombre

* El nombre es obligatorio

Correo electrónico

El correo electrónico es obligatorio

Añade fotos o vídeos a tu reseña

He leído y acepto los Términos y Condiciones y la Política de Privacidad.

* Marca la casilla de verificación para continuar

* Confirma que no eres un robot

0,0

Basado en 0 reseñas.

0 de 0 reseñas

Lo siento, no hay reseñas que coincidan con sus selecciones actuales

Productos
relacionados

Rejilla de Fibra de Vidrio

Categoría: Rejilla

Escalones de Acero

Categoría: Rejilla

Rejilla de Acero Inoxidable

Categoría: Rejilla

Explora nuestros blogs
relacionados con este producto

La importancia del punto de fusión del acero inoxidable

El Punto de Fusión del Acero Inoxidable es el cambio de su estado sólido al líquido. ¡Entra aquí y entérate cómo se define y la temperatura necesaria para ello!...

Cómo limpiar el acero inoxidable: guía de mantenimiento por tipo de ambiente

El acero inoxidable no requiere un mantenimiento complejo, pero sí el correcto. Los recubrimientos, estructuras, herramientas, equipo y demás elementos hechos de este tipo de aleación pueden mantener una apariencia impecable durante décadas con procesos de limpieza mínimos, siempre que...

Acero inoxidable 304: propiedades, ficha técnica y diferencias con el inox 316

El acero inoxidable 304 forma parte del grupo austenítico y cuenta con una estructura cristalina que lo blinda ante la corrosión. ¡Descubre más aquí!...

Rejilla electroforjada de alta resistencia para uso industrial

Descripción del producto

Características de rejilla electroforjada

Acabados Disponibles

Superficies Disponibles

Tipos de acero en rejilla metálica electroforjada

Rejilla electroforjada de acero al carbón

Modelos de rejilla electroforjada

Rejilla W19-100 Estándar

Rejilla W19-50 Estándar

Rejilla W16-100 (fabricación)

Rejilla W16-50 (fabricación)

Rejilla W15-100 (fabricación)

Rejilla W15-50 (fabricación)

Rejilla W13-100 (fabricación)

Rejilla W13-50 (fabricación)

Rejilla W11-100 (fabricación)

Rejilla W11-50 (fabricación)

Cercas de seguridad

Cerca de seguridad W38-100/200 (Urban)

Cerca de seguridad W38-100 (Classic)

Cerca de seguridad W38-50 (Century)

Cerca de seguridad W19-100 (Impact)

Tabla de medidas, pesos y tipos de carga

Tabla de Pesos Teóricos

Tabla de Cargas Permisibles

Tablas de Claros Máximos

Tabla de Tipo de Carga Vehicular

Ficha técnica de rejilla electroforjada

Normativa de rejilla electroforjada

Usos dela rejilla de acero electroforjada

Aplicaciones

Ventajas y beneficios

Ventajas

Beneficios

Precio y ventarejilla electroforjada

Distribución Nacional

Productosrelacionados

Rejilla de Fibra de Vidrio

Escalones de Acero

Rejilla de Acero Inoxidable

Explora nuestros blogs relacionados con este producto

La importancia del punto de fusión del acero inoxidable

Cómo limpiar el acero inoxidable: guía de mantenimiento por tipo de ambiente

Acero inoxidable 304: propiedades, ficha técnica y diferencias con el inox 316

Características
de rejilla electroforjada

Tabla de
medidas, pesos y tipos de carga

Usos de
la rejilla de acero electroforjada

Precio y venta
rejilla electroforjada

Productos
relacionados

Explora nuestros blogs
relacionados con este producto
